Không có một mức đường kính cuộn tem tối đa áp dụng chung cho tất cả máy dán nhãn. Cuộn tem có lắp vừa và vận hành ổn định hay không phụ thuộc vào model máy, kích thước khay đặt cuộn, đường kính trục xả, loại lõi, chiều rộng cuộn, trọng lượng cuộn, hướng xả tem và khả năng kiểm soát lực căng của thiết bị.

Trước khi đặt in, doanh nghiệp nên kiểm tra giới hạn reel hoặc roll diameter trong tài liệu kỹ thuật của máy. Trường hợp không còn manual, kỹ thuật viên có thể đo trực tiếp không gian lắp cuộn, chụp model máy và gửi một cuộn mẫu đang vận hành ổn định cho nhà in đối chiếu. Không nên đặt cuộn theo một thông số phổ biến trên thị trường nếu chưa xác nhận khả năng tương thích với máy thực tế.







Không Có Một Mức Đường Kính Tối Đa Chung Cho Mọi Máy

Mỗi máy dán nhãn được thiết kế với một cụm xả cuộn, đường chạy liner và cơ cấu kiểm soát lực căng khác nhau. Vì vậy, hai máy có cùng chức năng dán chai nhưng vẫn có thể sử dụng cuộn tem khác nhau về đường kính lõi, đường kính ngoài, bề rộng và trọng lượng.

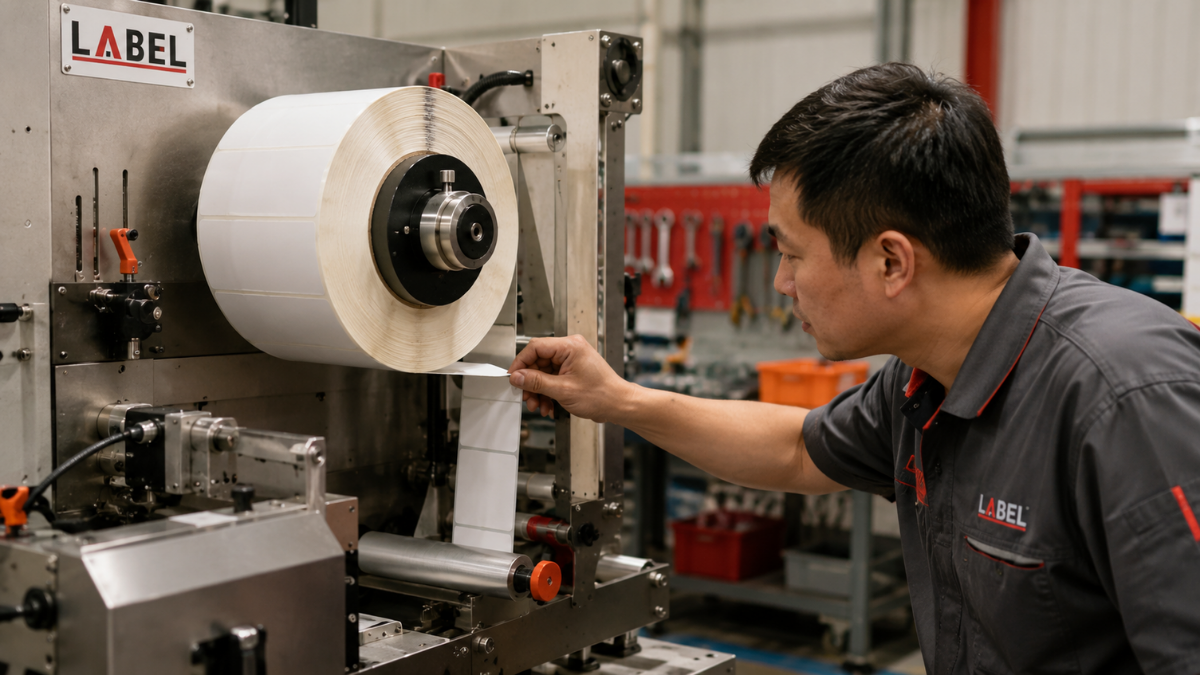

Một cuộn tem cho máy dán nhãn được xem là phù hợp khi cuộn lắp chắc trên trục, không chạm khung hoặc nắp máy, quay ổn định, không tạo tải quá lớn lên cơ cấu phanh và đưa liner đi đúng đường qua cảm biến, dao tách tem và trục kéo.



Thông số cần kiểm tra	Ý nghĩa	Rủi ro khi không phù hợp
Đường kính ngoài	Kích thước tổng thể của cuộn sau khi quấn tem lên lõi.	Cuộn có thể chạm khung, nắp máy hoặc không đặt vừa khay.
Đường kính trong của lõi	Kích thước lỗ lõi cần khớp với trục hoặc đầu gá cuộn.	Không lắp được, lắp lỏng hoặc cuộn bị đảo khi quay.
Chiều rộng cuộn	Bao gồm chiều rộng tem, biên liner và phần dung sai gia công.	Liner cạ thanh dẫn hoặc không đi đúng vị trí cảm biến.
Trọng lượng cuộn	Tổng trọng lượng lõi, liner, keo, vật liệu mặt và mực in.	Tăng quán tính, làm cuộn khởi động hoặc dừng không ổn định.
Hướng cuộn	Xác định mặt in quay vào trong hay ra ngoài và cạnh tem đi ra trước.	Tem đi ngược hướng bóc hoặc không thể đưa qua đường chạy máy.

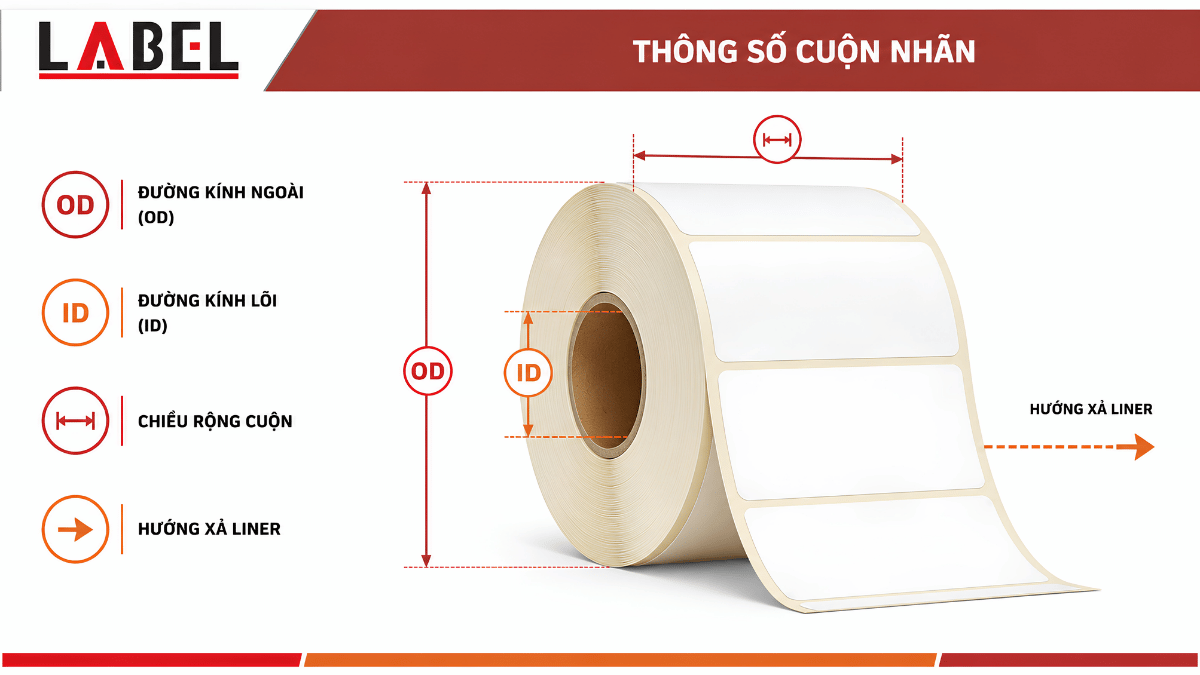

Phân Biệt Đường Kính Ngoài, Đường Kính Lõi Và Chiều Rộng Cuộn

Ba thông số dễ bị nhầm khi đặt in là đường kính ngoài, đường kính trong của lõi và chiều rộng cuộn. Đây là ba kích thước độc lập, nhưng đều phải tương thích với cấu tạo máy.

Đường Kính Ngoài Của Cuộn

Đường kính ngoài cuộn decal là khoảng cách đo xuyên qua tâm từ mép ngoài bên này sang mép ngoài đối diện. Thông số này thường được gọi là OD, viết tắt của Outer Diameter. OD tăng khi số lượng tem, chiều dài liner hoặc độ dày tổng của cấu trúc vật liệu tăng.

Đường Kính Trong Của Lõi

Đường kính trong của lõi, thường gọi là ID, phải phù hợp với trục xả hoặc đầu gá cuộn của máy. Lõi quá nhỏ sẽ không lắp được lên trục; lõi quá lớn nhưng không có bộ gá phù hợp có thể khiến cuộn lỏng, quay đảo hoặc trượt khi vận hành.

Chiều Rộng Và Trọng Lượng Cuộn

Ngay cả khi đường kính ngoài và lõi đều phù hợp, cuộn vẫn có thể không chạy ổn định nếu bề rộng vượt khả năng dẫn hướng hoặc trọng lượng vượt tải của cụm xả. Cuộn có OD nhỏ nhưng vật liệu dày, khổ rộng hoặc lõi nặng vẫn có thể tạo tải lớn lên trục.





Cách Xác Định Cuộn Tem Có Lắp Vừa Máy Dán Nhãn

Cách an toàn nhất là đối chiếu tài liệu kỹ thuật của máy và kiểm tra trực tiếp cụm lắp cuộn. Không nên chỉ đo một thông số hoặc sao chép quy cách từ một máy khác trong cùng dây chuyền.

Bước 1: Xác Định Chính Xác Model Máy

Kiểm tra nameplate, catalogue, manual hoặc hồ sơ bàn giao thiết bị. Cần ghi đúng hãng, model và phiên bản máy vì một dòng máy có thể có nhiều cấu hình khay cuộn, bộ cấp tem hoặc trục gá khác nhau.

Bước 2: Tìm Thông Số Reel Diameter Hoặc Roll Diameter

Trong manual, giới hạn đường kính có thể xuất hiện dưới các tên như maximum roll diameter, maximum reel diameter hoặc label roll size. Cần đọc thêm điều kiện đi kèm về lõi, bề rộng và trọng lượng thay vì chỉ lấy một con số OD riêng lẻ.

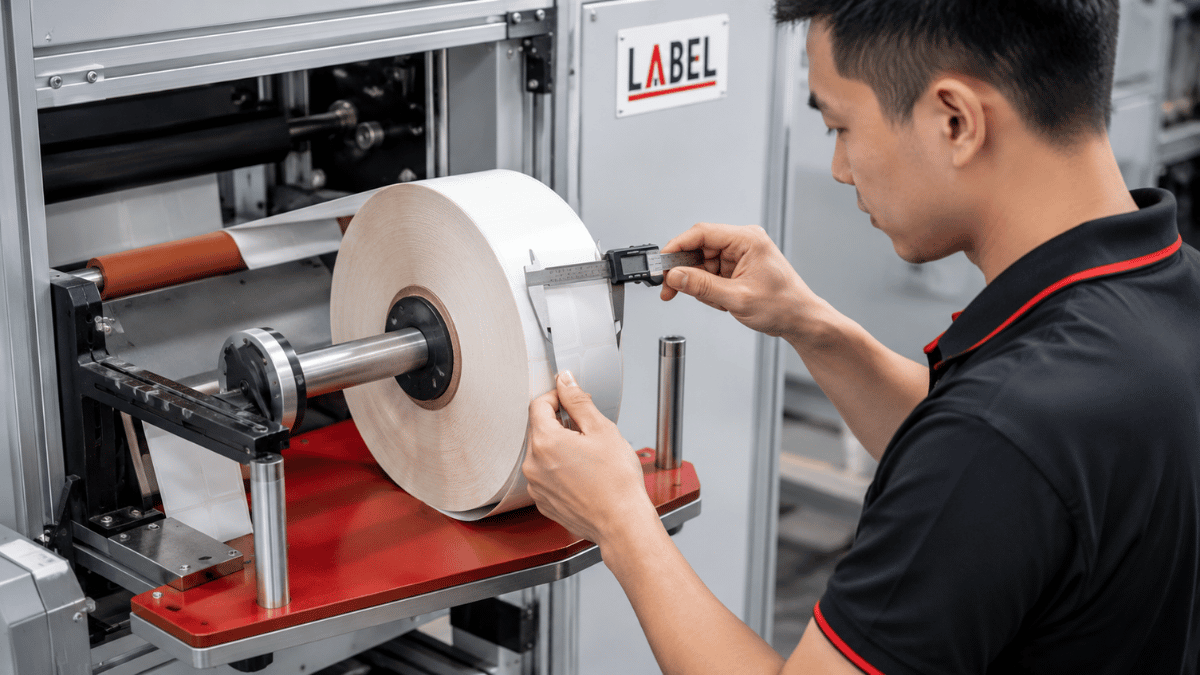

Bước 3: Đo Không Gian Lắp Cuộn Thực Tế

Nếu thiếu tài liệu, hãy đo khoảng cách từ tâm trục đến bộ phận gần nhất theo mọi hướng có thể cản cuộn. Cần kiểm tra cả nắp che, tay khóa, cảm biến, thanh dẫn, khung máy và không gian cần thiết để thao tác thay cuộn. Không nên sử dụng toàn bộ khoảng trống đo được làm OD đặt hàng; cần chừa khoảng an toàn vận hành theo xác nhận của kỹ thuật phụ trách máy.

Bước 4: Xác Nhận Lõi Và Cơ Cấu Gá Cuộn

Đo đường kính trục xả và xác định máy dùng trục cố định, đầu côn, chuck nở hay bộ gá có thể thay đổi. Có thể tham khảo thêm bài so sánh lõi decal 1 inch và 3 inch để hiểu ảnh hưởng của lõi đến khả năng lắp máy. URL này cần được kiểm tra lại canonical hoặc phương án 301 nếu đổi sang slug tổng quát.

Bước 5: Kiểm Tra Bề Rộng, Trọng Lượng Và Lực Căng

Cuộn lớn thường chứa nhiều tem hơn nhưng cũng tạo quán tính lớn hơn. Khi máy tăng tốc, giảm tốc hoặc dừng đột ngột, cơ cấu phanh phải kiểm soát được cuộn để liner không bị chùng hoặc giật. Nhà máy cần đối chiếu giới hạn tải của cụm unwind, không chỉ kiểm tra kích thước hình học.

Bước 6: Xác Nhận Hướng Xả Và Chạy Thử

Mặt in quay vào trong hay ra ngoài, cạnh đầu hay cạnh cuối của tem đi ra trước sẽ ảnh hưởng trực tiếp đến đường luồn liner. Doanh nghiệp có thể đối chiếu bài hướng cuộn tem cho máy dán nhãn. URL hiện tại có yếu tố địa phương và cần xác nhận lại phương án canonical hoặc chuyển hướng.

Đối với máy mới, vật liệu mới hoặc quy cách cuộn khác với lô đang sử dụng, nên chạy thử một cuộn trước khi sản xuất toàn bộ số lượng. Kết quả chạy thử cần được lưu lại cùng model máy, lõi, hướng cuộn, gap, chiều rộng và số lượng tem mỗi cuộn để dùng cho lần đặt lại.





Công Thức Ước Lượng Đường Kính Ngoài Của Cuộn

Khi đã biết chiều dài vật liệu trên cuộn, đường kính lõi và độ dày tổng của cấu trúc tem, có thể dùng công thức hình học để ước lượng đường kính cuộn tem trước khi chia cuộn:





Các đại lượng phải dùng cùng hệ đơn vị. Đây chỉ là công thức ước lượng vì cuộn thực tế còn chịu ảnh hưởng của lực quấn, độ nén vật liệu, độ dày liner, lớp keo, sai khác giữa các lô vật liệu và khe hở nhỏ giữa các vòng cuốn.

Nếu xuất phát từ số lượng nhãn thay vì chiều dài liner, cần tính pitch của một nhãn bằng chiều dài nhãn theo hướng chạy cộng với gap, sau đó nhân với tổng số nhãn. Phương pháp chi tiết được trình bày tại bài cách tính số tem trên mỗi cuộn.





Dấu Hiệu Cuộn Tem Quá Lớn Hoặc Không Phù Hợp

Cuộn có thể lắp được lên trục nhưng vẫn chưa chắc vận hành phù hợp. Khi chạy thử, kỹ thuật viên nên dừng máy và kiểm tra nếu xuất hiện một trong các dấu hiệu dưới đây:

• Mép cuộn chạm khung, nắp máy, dây điện hoặc bộ phận bảo vệ.
• Cuộn quay nặng, khởi động chậm hoặc tiếp tục quay sau khi máy dừng.
• Liner lúc chùng, lúc căng hoặc bị giật theo từng nhịp.
• Cuộn bị đảo, lệch tâm hoặc trượt trên trục gá.
• Dải tem lệch khỏi thanh dẫn hoặc không đi qua đúng vùng cảm biến.
• Vị trí bóc tem thay đổi khi tốc độ máy tăng.
• Liner bị nhăn, rách hoặc đứt tại trục kéo và bộ thu giấy đế.
• Máy phát cảnh báo tải, phát tiếng bất thường hoặc dừng không ổn định.

Các hiện tượng trên không phải lúc nào cũng do OD. Nguyên nhân có thể đến từ lõi không đồng tâm, cuộn quá nặng, liner không phù hợp, lực phanh sai, đường luồn tem hoặc cách lắp cuộn. Vì vậy cần kiểm tra tổng thể thay vì chỉ giảm số lượng tem trên cuộn.





Checklist Gửi Nhà In Trước Khi Chia Cuộn

Thông tin đầu vào càng đầy đủ, nhà in càng dễ đề xuất cách chia cuộn phù hợp. Không nên chỉ gửi kích thước tem và tổng số lượng mà bỏ qua model máy, lõi và hướng xả.

Dữ liệu cần gửi	Cách cung cấp	Mục đích
Hãng và model máy	Gửi ảnh nameplate hoặc trang thông số kỹ thuật.	Đối chiếu giới hạn cuộn và cấu hình trục xả.
OD tối đa	Gửi thông số manual hoặc kích thước được kỹ thuật nhà máy xác nhận.	Kiểm soát số lượng tem và chiều dài mỗi cuộn.
Đường kính lõi	Gửi số đo ID hoặc cuộn mẫu đang sử dụng.	Chọn lõi tương thích với trục gá.
Chiều rộng cuộn tối đa	Đối chiếu manual và đo thanh dẫn cuộn.	Xác định chiều rộng tem, biên và số hàng tem.
Hướng cuộn	Gửi sơ đồ hướng cuộn hoặc cuộn mẫu có đánh dấu đầu ra.	Đảm bảo tem bóc đúng hướng trên máy.
Số lượng tem mỗi cuộn	Gửi giới hạn mong muốn hoặc chu kỳ thay cuộn.	Cân bằng thời gian vận hành với kích thước và trọng lượng cuộn.
Cuộn mẫu đang chạy tốt	Gửi mẫu vật lý hoặc ảnh có thước đo.	Làm chuẩn đối chiếu khi thiếu manual.

Đối với doanh nghiệp đang xây dựng bộ thông số đặt hàng lần đầu, nên tổng hợp các dữ liệu trên thành một phiếu quy cách. Phiếu này có thể được dùng cùng checklist trong bài quy cách tem nhãn cuộn cho máy dán nhãn để hạn chế thiếu thông tin giữa phòng mua hàng, kỹ thuật và nhà in.



Cách Xử Lý Khi Không Có Manual Hoặc Không Biết Model Máy

Máy đã sử dụng lâu năm, máy được cải tạo hoặc thiết bị không còn hồ sơ kỹ thuật là tình huống khá phổ biến. Khi đó, không nên ước lượng OD cuộn tem chỉ bằng mắt hoặc dựa trên cuộn của một máy khác.

1. Chụp toàn cảnh máy và cụm xả cuộn từ nhiều hướng.
2. Chụp nameplate, bảng điều khiển và các ký hiệu còn đọc được.
3. Đo đường kính trục, chiều dài trục và khoảng trống quanh tâm cuộn.
4. Đo cuộn tem đang chạy ổn định: OD, ID, bề rộng và trọng lượng.
5. Đánh dấu hướng xả, mặt trong, mặt ngoài và cạnh tem đi ra trước.
6. Gửi một cuộn mẫu cho nhà in nếu có thể.
7. Yêu cầu chia một cuộn thử trước khi chạy toàn bộ đơn hàng.

Khi đặt dịch vụ in decal cuộn theo yêu cầu, doanh nghiệp nên ghi rõ thông số nào đã được xác nhận từ manual, thông số nào được đo thực tế và thông số nào vẫn cần chạy thử. Cách ghi này giúp hạn chế việc một giả định kỹ thuật bị hiểu nhầm thành yêu cầu đã chốt.



Bảo Đức Tiếp Nhận Quy Cách Cuộn Tem Như Thế Nào?

Khi gửi yêu cầu, khách hàng nên cung cấp kích thước tem, số lượng, vật liệu dự kiến, bề mặt dán, file thiết kế, lõi, hướng cuộn, gap, model máy và giới hạn đường kính cuộn. Nếu chưa có đủ dữ liệu, có thể gửi ảnh máy, ảnh trục xả và cuộn mẫu đang vận hành để Bảo Đức tiếp nhận thông tin ban đầu.

Quy cách cuối cùng cần được hai bên xác nhận trước khi sản xuất. Đối với đơn hàng có yêu cầu chạy máy hoặc thay đổi cấu trúc vật liệu, nên cân nhắc in và chia cuộn thử trước khi triển khai số lượng lớn.





Câu Hỏi Thường Gặp

Máy Dán Nhãn Dùng Được Cuộn Tem Đường Kính Tối Đa Bao Nhiêu?

Không có một giới hạn chung cho mọi máy. Cần kiểm tra thông số maximum roll diameter trong manual hoặc đo cụm lắp cuộn thực tế. Ngoài đường kính ngoài, phải xác nhận lõi, chiều rộng, trọng lượng, hướng cuộn và khả năng kiểm soát lực căng.

OD Và ID Của Cuộn Tem Khác Nhau Thế Nào?

OD là đường kính ngoài của toàn bộ cuộn, còn ID là đường kính trong của lõi. OD quyết định cuộn có vừa không gian máy hay không; ID quyết định lõi có lắp đúng trục xả hoặc bộ gá cuộn hay không.

Cuộn Có Đường Kính Nhỏ Hơn Giới Hạn Là Chắc Chắn Chạy Được Không?

Chưa chắc. Cuộn còn phải phù hợp về lõi, chiều rộng, trọng lượng, hướng xả, gap, liner và đường chạy qua cảm biến. Một cuộn nhỏ nhưng lắp lỏng trên trục hoặc quá rộng vẫn có thể gây lệch và vận hành không ổn định.

Có Thể Tính Đường Kính Cuộn Từ Số Lượng Tem Không?

Có thể ước lượng bằng cách tính chiều dài liner từ số lượng tem và pitch, sau đó kết hợp đường kính lõi cùng độ dày tổng của vật liệu. Kết quả thực tế có thể thay đổi theo liner, keo, độ nén và lực cuốn nên cần kiểm tra sau khi chia cuộn.

Cần Gửi Gì Cho Nhà In Khi Không Biết Thông Số Máy?

Nên gửi ảnh toàn cảnh máy, ảnh trục xả, kích thước khoảng trống, số đo cuộn đang dùng, hướng xả và một cuộn mẫu nếu có. Với quy cách chưa từng chạy, nên yêu cầu chia cuộn thử trước khi đặt toàn bộ sản lượng.

Kết Luận

Đường kính cuộn tem tối đa phải được xác định theo model và cấu tạo thực tế của máy dán nhãn. Chỉ kiểm tra đường kính ngoài cuộn decal là chưa đủ; doanh nghiệp cần xác nhận thêm lõi, chiều rộng, trọng lượng, hướng cuộn và khả năng kiểm soát lực căng.

Quy trình an toàn là đối chiếu manual, đo cụm lắp cuộn, cung cấp cuộn mẫu và chạy thử khi thay đổi quy cách. Việc lưu một phiếu thông số chuẩn cho từng máy sẽ giúp phòng mua hàng, kỹ thuật và nhà in thống nhất yêu cầu trong những lần đặt tiếp theo.
