Quy Cách Tem Nhãn Cuộn: Kích Thước, Gap, Lõi Và Hướng Cuộn Chuẩn | In Decal Bảo Đức

Một bộ quy cách tem nhãn cuộn hoàn chỉnh thường phải thể hiện rõ kích thước nhãn, khoảng hở giữa hai tem, đường kính lõi, chiều ra tem và đường kính ngoài của cuộn. Đây là các dữ liệu ảnh hưởng trực tiếp đến quá trình bế, chia cuộn, lắp cuộn lên máy và khả năng nhận nhãn của cảm biến.

Không có một thông số duy nhất phù hợp cho mọi máy dán nhãn. Hai cuộn tem có cùng kích thước nhãn nhưng khác lõi decal, hướng cuộn tem hoặc đường kính cuộn vẫn có thể cho kết quả vận hành khác nhau. Vì vậy, doanh nghiệp nên gửi model máy, bản vẽ kỹ thuật hoặc một cuộn mẫu đang sử dụng để xưởng in đối chiếu trước khi sản xuất.

Quy Cách Tem Nhãn Cuộn Là Gì?

Quy cách tem nhãn cuộn là tập hợp thông số mô tả hình dạng nhãn, vị trí nhãn trên lớp đế, kết cấu cuộn và chiều cấp nhãn. Bộ thông số này giúp đơn vị thiết kế, xưởng in, nhân sự vận hành và phòng mua hàng cùng hiểu một yêu cầu kỹ thuật, hạn chế tình trạng cuộn tem in đúng nội dung nhưng không tương thích với thiết bị.

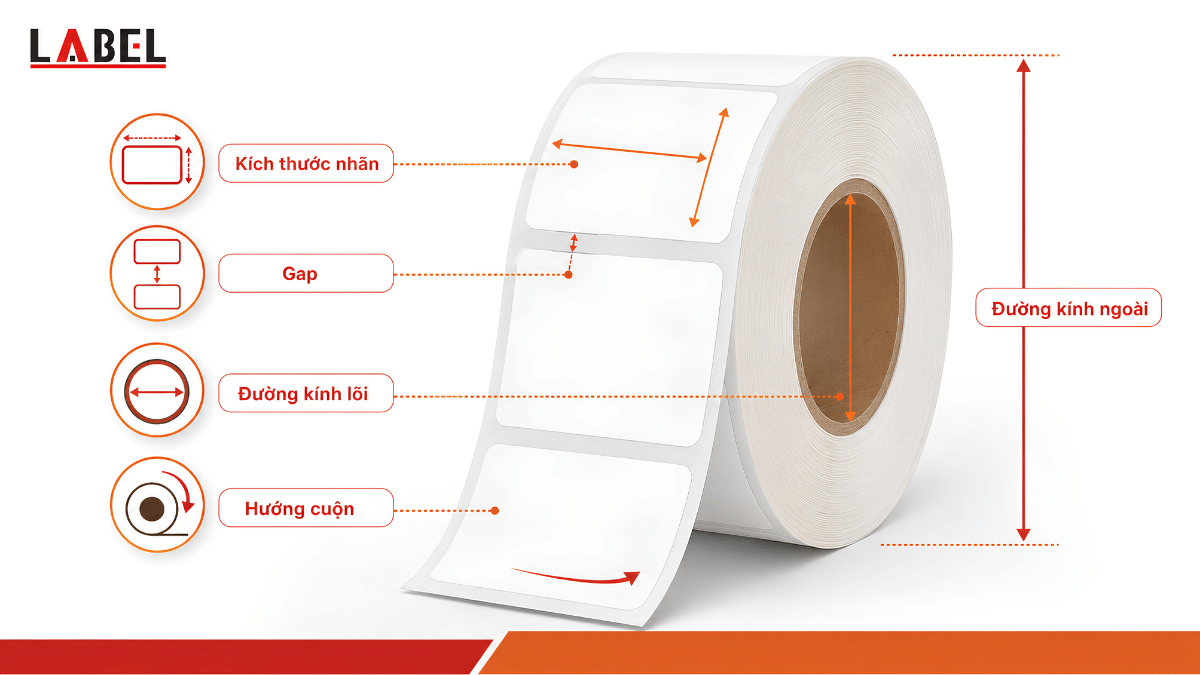

Năm Thông Số Chính Cần Xác Định Trước Khi In

Năm thông số chính không hoạt động độc lập mà tạo thành một hệ quy cách thống nhất. Khi thay đổi kích thước nhãn, số tem trên cuộn, loại vật liệu hoặc thiết bị dán, doanh nghiệp cần kiểm tra lại toàn bộ các thông số liên quan thay vì chỉ sửa một mục trên đơn đặt hàng.

1. Kích Thước Tem Cuộn Và Chiều Chạy

Kích thước tem cuộn thường được thể hiện theo chiều ngang × chiều cao, nhưng hai bên cần thống nhất chiều nào nằm theo hướng chạy của cuộn. Việc chỉ ghi “50 × 30 mm” mà không có sơ đồ có thể dẫn đến cách hiểu khác nhau giữa người thiết kế, nhà in và kỹ thuật vận hành.

Khi xác định kích thước, cần đo vùng dán thực tế trên chai, lọ, hũ, hộp hoặc túi bao bì. Với bề mặt cong, vùng chuyển tiếp, gân nổi hoặc mép hàn túi, kích thước nhãn cần được thử trên mẫu thật để đánh giá độ ôm bề mặt và nguy cơ nhăn, bong mép.

Doanh nghiệp có thể tham khảo hướng dẫn chuyên sâu về cách chọn kích thước tem theo từng loại bao bì để chuẩn bị bản vẽ rõ ràng hơn.

2. Khoảng Cách Gap Và Bước Nhảy Nhãn

Khoảng cách gap là phần liner trống nằm giữa hai nhãn liên tiếp theo chiều chạy cuộn. Máy dán nhãn có thể sử dụng vùng này để nhận biết điểm kết thúc của một nhãn và điểm bắt đầu của nhãn kế tiếp.

Không nên tự áp dụng một mức gap cố định cho mọi dây chuyền. Khả năng nhận nhãn còn phụ thuộc vào loại cảm biến, tốc độ máy, độ trong của vật liệu, màu liner, vị trí mắt đọc và thiết lập điều khiển. Với nhãn trong suốt hoặc cấu trúc đặc biệt, doanh nghiệp nên gửi model cảm biến và cuộn mẫu để kiểm tra.

Xem thêm bài phân tích về bước nhảy và khoảng hở giữa hai tem trước khi chốt file sản xuất.

3. Lõi Decal Và Khả Năng Lắp Trục

Lõi decal cần được xác định ít nhất ở hai dữ liệu: đường kính trong và chiều rộng lõi. Đường kính trong phải phù hợp với trục giữ cuộn, trong khi chiều rộng lõi cần đủ để nâng đỡ khổ liner mà không gây lệch hoặc biến dạng mép cuộn.

Lõi 1 inch và 3 inch là những cách gọi phổ biến trên thị trường, nhưng không thể lựa chọn chỉ dựa trên thói quen đặt hàng. Một số máy được thiết kế cho loại trục cụ thể, trong khi các hệ thống khác có bộ chuyển đổi lõi. Trước khi đặt in, cần đo lõi của cuộn đang chạy ổn định hoặc kiểm tra tài liệu kỹ thuật của máy.

Bài so sánh lõi cuộn decal 1 inch và 3 inch sẽ giúp kỹ thuật và phòng mua hàng hiểu rõ hơn trước khi lập đơn đặt hàng.

4. Hướng Cuộn Tem Và Chiều Ra Nhãn

Hướng cuộn tem mô tả mặt có nhãn quay vào trong hay ra ngoài, đồng thời xác định cạnh nào của nhãn sẽ đi ra trước. Đây là thông số đặc biệt quan trọng đối với máy dán tự động vì chiều ra nhãn phải phù hợp với đường dẫn liner, đầu bóc và hướng đặt sản phẩm.

Các nhà in hoặc nhà cung cấp máy có thể sử dụng sơ đồ đánh số hướng cuộn khác nhau. Vì vậy, doanh nghiệp không nên chỉ ghi “hướng số 2” hoặc “hướng số 6” khi hai bên chưa xác nhận cùng một bảng quy ước. Cách an toàn hơn là gửi hình minh họa, đánh dấu đầu nhãn đi ra trước và ghi rõ mặt in quay vào hay quay ra.

Tham khảo thêm hướng dẫn xác định mặt trong, mặt ngoài và chiều ra tem để hạn chế nhầm lẫn trong quá trình duyệt mẫu.

5. Đường Kính Cuộn Và Số Tem Mỗi Cuộn

Đường kính cuộn thường được hiểu là đường kính ngoài của cuộn thành phẩm. Thông số này cần nhỏ hơn giới hạn không gian của khay cuộn, giá đỡ hoặc khu vực cấp nhãn trên máy. Cuộn quá lớn có thể không lắp vừa, va vào khung máy hoặc tạo tải trọng không phù hợp cho trục.

Số lượng tem trên mỗi cuộn liên quan đến kích thước nhãn, bước nhảy, đường kính lõi, độ dày vật liệu, độ dày liner và độ chặt khi cuộn. Vì vậy, không nên suy ra số tem chỉ từ đường kính ngoài nếu chưa có dữ liệu vật liệu và cấu trúc cuộn.

Doanh nghiệp có thể xem thêm: cách kiểm tra đường kính cuộn phù hợp với máy dán nhãn và cách ước tính số lượng nhãn trên mỗi cuộn .

Các Thông Số Liên Quan Không Nên Bỏ Qua

Ngoài năm thông số chính, khả năng vận hành ổn định còn phụ thuộc vào khổ liner, mép biên, loại vật liệu, hình dạng nhãn và phương pháp nhận nhãn của máy. Các dữ liệu này nên được ghi trên bản vẽ kỹ thuật hoặc phiếu xác nhận mẫu thay vì chỉ trao đổi qua tin nhắn.

Khổ Liner Và Mép Biên

Khổ liner là chiều rộng toàn bộ dải đế, bao gồm phần nhãn và phần biên hai bên. Mép biên hỗ trợ quá trình bế, xả rác, dẫn cuộn và giữ ổn định khi liner đi qua các con lăn. Khổ liner quá rộng hoặc quá hẹp so với đường dẫn máy đều có thể ảnh hưởng đến khả năng căn chỉnh.

Loại Liner Và Khả Năng Bóc Tách

Liner giấy và liner màng có độ cứng, độ dày, độ bền kéo và đặc tính bóc tách khác nhau. Việc thay đổi liner có thể làm thay đổi cách cuộn đi qua đầu bóc hoặc cảm giác bóc nhãn. Doanh nghiệp đang sử dụng dây chuyền ổn định nên gửi mẫu cuộn cũ để xưởng in đối chiếu trước khi thay đổi vật liệu.

Vị Trí Cảm Biến Và Dấu Nhận Nhãn

Máy có thể nhận khoảng hở, độ dày, độ tương phản hoặc một dấu kỹ thuật tùy cấu hình cảm biến. Đối với vật liệu trong, nhãn có hình dạng đặc biệt hoặc khoảng hở khó nhận biết, cần kiểm tra khả năng nhận nhãn bằng mẫu thực tế thay vì suy đoán từ bản thiết kế.

Hình Dạng Nhãn Và Đường Bế

Nhãn chữ nhật, nhãn tròn, nhãn oval hoặc nhãn có đường viền phức tạp tạo ra yêu cầu bế và bóc tách khác nhau. Góc quá nhọn, chi tiết nhỏ hoặc phần rác bế hẹp có thể làm tăng nguy cơ đứt rác hoặc bong nhãn trong quá trình gia công. Thông số đường bế cuối cùng cần được xưởng xác nhận theo khuôn và vật liệu thực tế.

Cách Xác Định Quy Cách Theo Máy Dán Nhãn

Cách xác định an toàn nhất là bắt đầu từ thiết bị và cuộn mẫu đang vận hành ổn định. Khi không có cuộn mẫu, doanh nghiệp cần cung cấp model máy, bản vẽ đường cấp nhãn, thông số trục và giới hạn không gian lắp cuộn để nhà in kiểm tra.

1. Ghi nhận model máy: chụp nameplate, tài liệu kỹ thuật hoặc màn hình cấu hình liên quan.

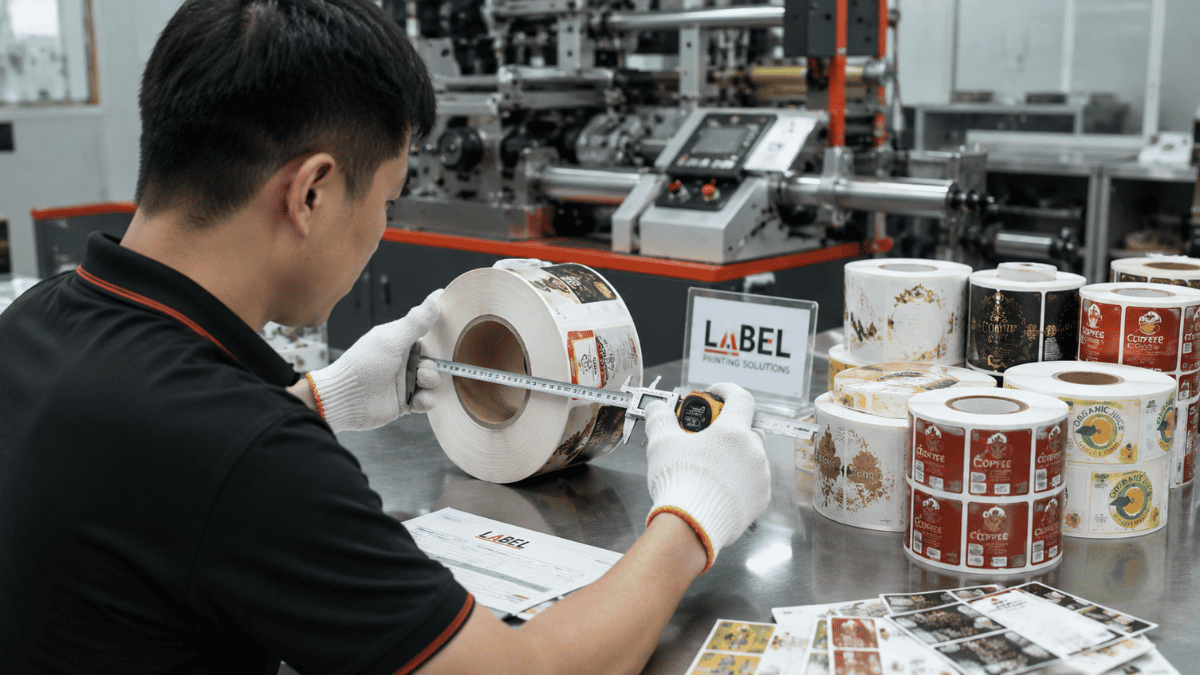

2. Đo cuộn mẫu: đo khổ liner, kích thước nhãn, lõi, đường kính ngoài và bước nhảy.
3. Xác định chiều chạy: đánh dấu cạnh nhãn đi ra trước và mặt nhãn quay vào hoặc ra ngoài.
4. Kiểm tra vùng dán: thử kích thước nhãn trên sản phẩm thật, đặc biệt với chai cong hoặc bao bì mềm.
5. Đối chiếu cảm biến: xác định máy nhận gap, độ tương phản, độ dày hoặc dấu kỹ thuật.
6. Duyệt bản vẽ: hai bên xác nhận lại toàn bộ thông số bằng hình hoặc phiếu kỹ thuật trước khi chạy hàng.
7. Chạy test khi cần: với model máy mới, vật liệu mới hoặc nhãn khó bóc, nên thử trên dây chuyền trước khi sản xuất số lượng lớn.

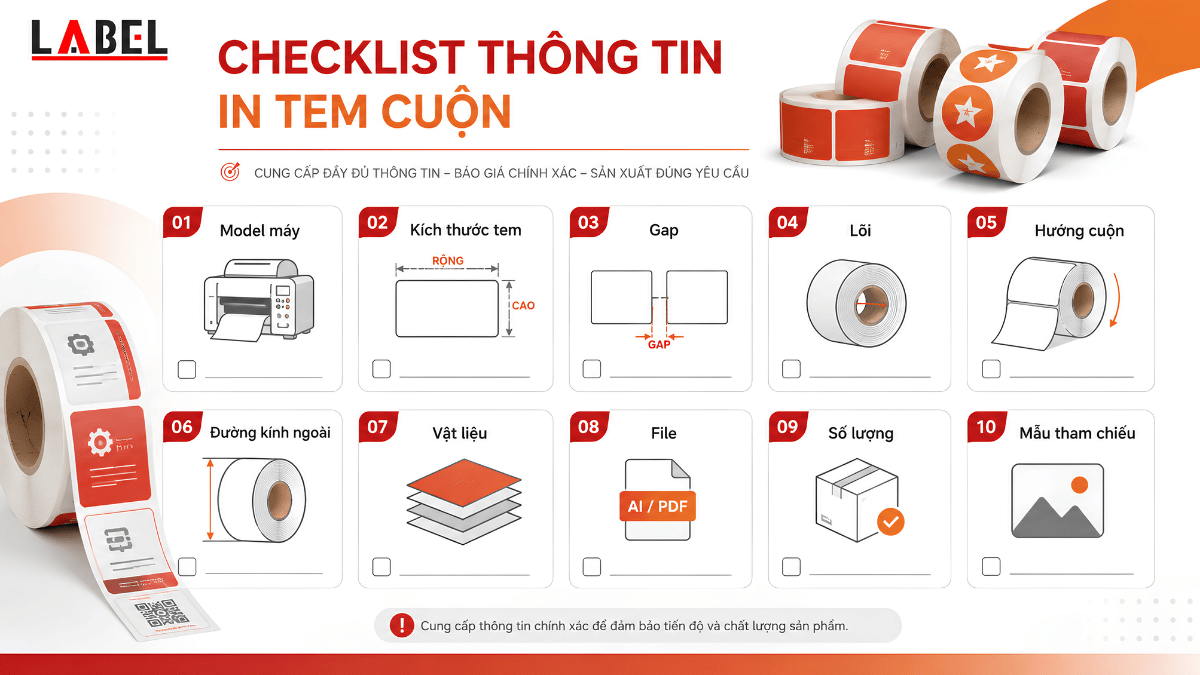

Bảng Brief Kỹ Thuật Gửi Xưởng In

Một brief rõ ràng giúp giảm số lần trao đổi và tạo căn cứ để kiểm tra thành phẩm. Phòng mua hàng có thể sao chép bảng dưới đây, điền các dữ liệu đã biết và đính kèm hình cuộn mẫu, sản phẩm cùng model máy.

Các Lỗi Thường Gặp Khi Đặt Sai Quy Cách

Sai quy cách có thể không được nhận ra khi xem file thiết kế mà chỉ xuất hiện khi lắp cuộn lên máy. Việc nhận diện đúng triệu chứng giúp doanh nghiệp khoanh vùng nguyên nhân, tránh kết luận lỗi in khi vấn đề nằm ở thiết lập máy, cấu trúc cuộn hoặc dữ liệu đặt hàng.

Khi nhận hàng, doanh nghiệp nên đối chiếu cuộn thành phẩm với phiếu kỹ thuật, mẫu duyệt và tiêu chí nghiệm thu đã thống nhất. Các nội dung về màu, bế, keo, barcode và cấu trúc cuộn có thể được kiểm tra theo checklist kiểm soát chất lượng tem nhãn cuộn .

Quy Trình Phối Hợp Đề Xuất Với Bảo Đức

Dưới đây là luồng phối hợp đề xuất để kiểm soát thông tin kỹ thuật trước khi sản xuất. Quy trình nội bộ, tiêu chí sai số, tần suất kiểm tra và biểu mẫu chính thức của Bảo Đức hiện cần được doanh nghiệp bổ sung, xác nhận trước khi công bố như một SOP chính thức.

1. Tiếp nhận nhu cầu: sản phẩm, số lượng, file thiết kế, vật liệu dự kiến và phương pháp dán.
2. Nhận dữ liệu máy: model máy, cuộn mẫu, trục lõi, khay cuộn và loại cảm biến.
3. Lập bảng thông số: kích thước, gap, lõi, chiều ra tem, đường kính ngoài và số tem mỗi cuộn.
4. Xác nhận file hoặc mẫu: hai bên duyệt nội dung, hướng cuộn và thông số kỹ thuật bằng văn bản hoặc hình minh họa.
5. Sản xuất và kiểm tra: kiểm tra các tiêu chí đã được thống nhất trên phiếu kỹ thuật hoặc mẫu duyệt.
6. Đóng gói và nhận diện lô: ghi rõ mã sản phẩm, phiên bản, số lượng và quy cách cuộn để thuận tiện đặt lại.

Khách hàng cần đặt in decal cuộn đúng quy cách nên chuẩn bị trước model máy, một cuộn mẫu đang sử dụng, kích thước nhãn, số lượng, file thiết kế và yêu cầu vật liệu. Những dữ liệu này giúp quá trình tư vấn tập trung vào khả năng tương thích thay vì chỉ trao đổi về hình ảnh hoặc đơn giá.

Thông Tin Đơn Vị Tư Vấn

• Tên pháp lý: CÔNG TY TNHH SẢN XUẤT THƯƠNG MẠI DỊCH VỤ BẢO ĐỨC.
• Tên quốc tế: BAO DUC MANUFACTURING TRADING SERVICE COMPANY LIMITED.
• Tên viết tắt: BAO DUC MTS CO.,LTD.
• Mã số thuế: 0312238103.
• Người đại diện: HUỲNH CÔNG LẬP.
• Ngày hoạt động: 15/04/2013.
• Địa chỉ: 1/6 M Đường số 18B, KP10, Phường Bình Hưng Hòa A, Quận Bình Tân, TP.HCM.
• Điện thoại: 0936 032 439.
• Website: https://indecalcuon.net/.
• Google Maps: Xem vị trí trên Google Maps.

Các thông tin về model máy in, máy bế, máy chia cuộn, giới hạn kích thước, dung sai, công suất, thời gian sản xuất và chính sách xử lý lỗi hiện chưa có tài liệu xác nhận trong Project. Những nội dung này cần được bổ sung trước khi sử dụng trong bài bán hàng hoặc hồ sơ năng lực.

Câu Hỏi Thường Gặp

Có Một Bộ Quy Cách Tem Nhãn Cuộn Chung Cho Mọi Máy Không?

Không. Mỗi máy có thể sử dụng trục lõi, giới hạn đường kính ngoài, khổ liner, hướng cấp nhãn và loại cảm biến khác nhau. Doanh nghiệp nên đối chiếu model máy, tài liệu kỹ thuật và cuộn mẫu đang chạy ổn định trước khi xác nhận đơn in.

Khoảng Cách Gap Bao Nhiêu Là Phù Hợp?

Không nên chọn một mức gap cố định nếu chưa biết loại cảm biến và cấu hình máy. Gap cần đủ rõ để thiết bị nhận biết bước nhảy, đồng thời phù hợp khuôn bế và kết cấu nhãn. Thông số cuối cùng nên được xác nhận bằng tài liệu máy hoặc chạy thử cuộn mẫu.

Nên Dùng Lõi Decal 1 Inch Hay 3 Inch?

Lựa chọn phụ thuộc vào trục giữ cuộn, thiết kế máy, số lượng tem trên mỗi cuộn và giới hạn không gian lắp đặt. Cách xác định đáng tin cậy nhất là đo đường kính trong của cuộn cũ hoặc kiểm tra thông số lõi trong tài liệu của máy dán nhãn.

Chỉ Ghi Số Hướng Cuộn Tem Có Đủ Không?

Chưa đủ nếu nhà in và khách hàng không sử dụng cùng một sơ đồ đánh số. Nên đính kèm hình, ghi rõ mặt in quay vào hay quay ra ngoài và đánh dấu cạnh nhãn đi ra trước. Đây là cách giảm nhầm lẫn khi duyệt file và chia cuộn.

Đường Kính Cuộn Ảnh Hưởng Thế Nào Đến Máy Dán Nhãn?

Đường kính ngoài quyết định cuộn có lắp vừa khay hoặc giá đỡ hay không. Cuộn lớn chứa được nhiều tem hơn nhưng có thể vượt không gian máy hoặc tạo tải trọng không phù hợp. Cần kiểm tra giới hạn của thiết bị trước khi yêu cầu chia số lượng lớn trên một cuộn.

Cần Gửi Gì Cho Xưởng Khi Chưa Có Bản Vẽ Kỹ Thuật?

Hãy gửi model máy, ảnh nameplate, hình đường cấp nhãn, một cuộn mẫu, sản phẩm cần dán và file thiết kế. Nếu không thể gửi cuộn mẫu, nên chụp từng vị trí kèm thước đo để xưởng có căn cứ xác định lõi, khổ liner, gap, chiều ra tem và đường kính ngoài.

Kết Luận

Một bộ quy cách tem nhãn cuộn đầy đủ cần thể hiện tối thiểu kích thước tem cuộn, khoảng cách gap, lõi decal, hướng cuộn tem và đường kính cuộn. Việc xác nhận đồng thời các dữ liệu này giúp giảm nguy cơ cuộn tem không lắp vừa, cảm biến nhận sai hoặc nhãn ra không đúng chiều.

Trước khi đặt sản xuất, doanh nghiệp nên gửi model máy, cuộn mẫu, bản vẽ kích thước, file thiết kế và yêu cầu chia cuộn cho Bảo Đức kiểm tra. Các thông số kỹ thuật cuối cùng cần được hai bên xác nhận trên mẫu hoặc phiếu thông số trước khi chạy số lượng lớn.
