Vùng Trống Barcode Trên Tem Nhãn Là Gì? Cách Tránh Mã Vạch Khó Quét

Vùng trống barcode là phần nền sạch được giữ xung quanh mã vạch để thiết bị đọc có thể phân biệt ký hiệu với chữ, hình ảnh, đường viền và các chi tiết in lân cận. Với mã vạch tuyến tính, khu vực cần bảo vệ thường nằm trước thanh đầu tiên và sau thanh cuối cùng. Với mã hai chiều, khoảng nền sạch thường bao quanh toàn bộ ký hiệu.

Không nên áp dụng một con số cố định cho mọi loại mã. Kích thước quiet zone mã vạch phụ thuộc vào loại ký hiệu, kích thước module hoặc thanh mã, môi trường quét và tiêu chuẩn ứng dụng. Vì vậy, file cuối cùng cần được đối chiếu theo loại barcode thực tế thay vì chỉ chừa một khoảng trắng theo cảm tính.

Khi đặt in tem nhãn decal cuộn có mã vạch, doanh nghiệp nên kiểm tra đồng thời dữ liệu mã, nền in, kích thước, vị trí đường bế, vật liệu decal, độ cong của bao bì và điều kiện sử dụng. Một mã đọc tốt trên màn hình chưa chắc giữ nguyên khả năng quét sau khi được thu nhỏ, in trên vật liệu phản sáng hoặc dán lên chai cong.

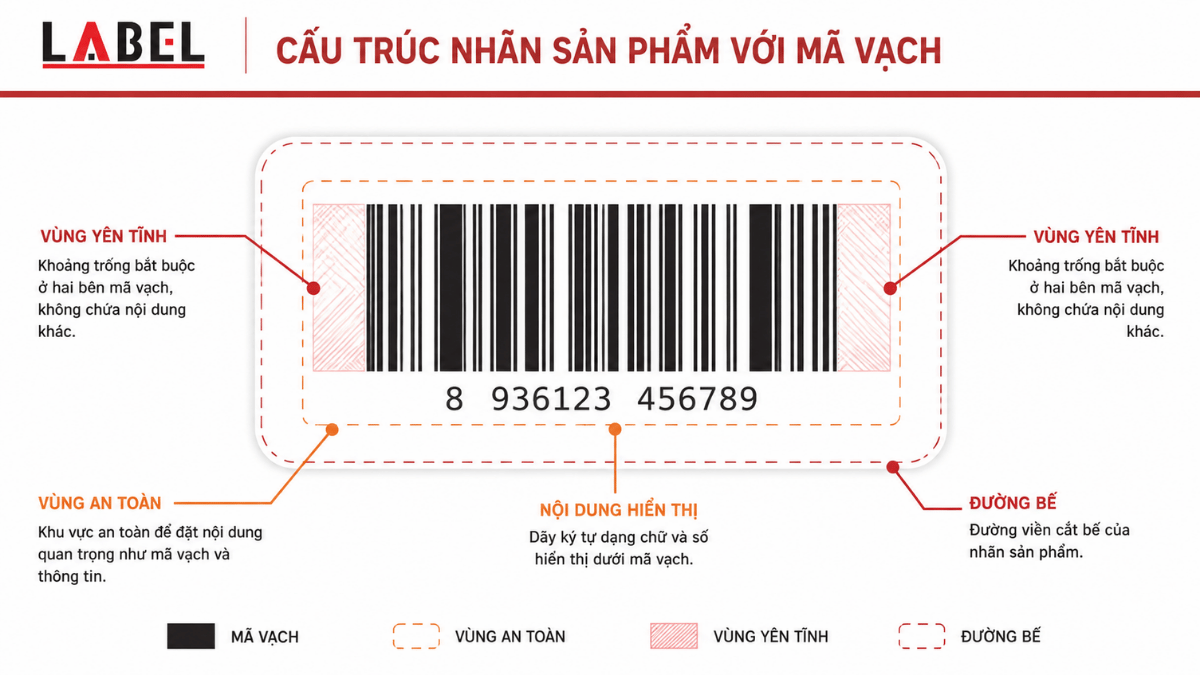

Quiet Zone Trong Thiết Kế Mã Vạch Là Gì?

Quiet zone là vùng không chứa thanh mã, chữ, hình minh họa, đường viền hoặc chi tiết trang trí có thể khiến máy quét hiểu nhầm ranh giới ký hiệu. Đây là một phần của cấu trúc barcode, không phải khoảng trống tùy chọn để designer thu hẹp khi thiếu diện tích.

Vị Trí Vùng Nền Sạch Theo Nhóm Mã

Bảng trên chỉ mô tả nguyên tắc bố trí. Kích thước cuối cùng phải được kiểm tra theo loại mã, kích thước ký hiệu và tài liệu áp dụng cho sản phẩm. Không dùng bảng này để thay thế thông số do GS1, khách hàng hoặc hệ thống bán lẻ yêu cầu.

Không Nhầm Với Bleed Và Vùng An Toàn

• Bleed: phần nền tràn ra ngoài đường bế nhằm tránh hở viền khi gia công.
• Vùng an toàn: khu vực đặt chữ, logo và nội dung quan trọng cách đường bế.
• Gap: khoảng cách giữa hai nhãn liên tiếp trên dải liner.
• Vùng trống barcode: phần nền sạch thuộc yêu cầu đọc mã và không được dùng để đặt nội dung trang trí.

Designer có thể tham khảo thêm hướng dẫn về bleed và vùng an toàn khi thiết kế tem nhãn để tách rõ ba lớp: vùng nền tràn, đường bế và vùng chứa nội dung.

Vì Sao Mã Vạch Có Thể Khó Quét Dù Dữ Liệu Đúng?

Dữ liệu chính xác chỉ là một phần của barcode. Chất lượng đọc còn phụ thuộc vào cấu trúc ký hiệu, tương phản, kích thước, độ sắc nét, bề mặt in, vị trí dán và khả năng tiếp cận của tia quét. Vì vậy, lỗi có thể xuất hiện trong giai đoạn thiết kế, chế bản, in, gia công hoặc sử dụng.

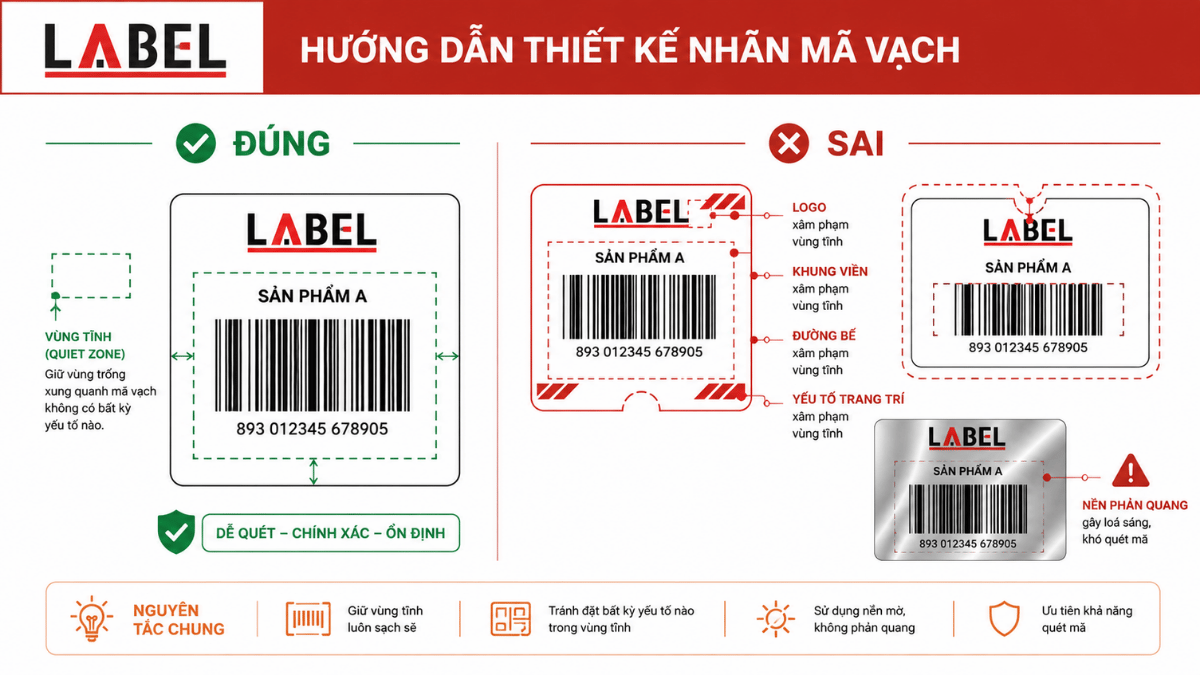

Chữ Và Họa Tiết Xâm Lấn Khu Vực Nhận Diện

Logo, khung viền, bảng thành phần, đường trang trí hoặc nền chuyển màu được đặt quá gần có thể khiến thiết bị đọc khó xác định nơi ký hiệu bắt đầu và kết thúc. Lỗi này thường xuất hiện khi bố cục bị thu nhỏ vào phút cuối hoặc designer xem phần nền trắng là khoảng trống có thể tận dụng.

Đường Bế Và Mép Tem Đặt Quá Gần Barcode

Khi barcode nằm sát đường bế, sai lệch gia công nhỏ cũng có thể làm mất một phần khoảng nền. Sau khi tem được bóc và dán, mép cong, mép nhăn hoặc phần keo bị kéo cũng có thể ảnh hưởng vùng đọc. Vì vậy, barcode cần nằm trong vùng nội dung an toàn thay vì chỉ vừa đủ nằm bên trong khuôn bế.

Nền Trong, Xi Bạc Hoặc Màu Đậm Làm Giảm Tương Phản

Trên decal trong, decal xi bạc hoặc bao bì có màu, nền thực tế phía sau tem có thể thay đổi khả năng đọc. Trong một số thiết kế, cần cân nhắc lớp mực trắng lót hoặc một mảng nền sáng ổn định phía dưới mã. Giải pháp cụ thể phải được thử trên đúng vật liệu và đúng bao bì sử dụng.

File Barcode Bị Co Kéo Hoặc Chuyển Thành Ảnh Mờ

Kéo giãn không đồng tỷ lệ có thể làm thay đổi tương quan giữa thanh và khoảng trắng. Việc chụp màn hình, xuất ảnh nhỏ rồi phóng lớn hoặc nén file nhiều lần cũng khiến cạnh thanh bị nhòe. Với thiết kế tem mã vạch, nên ưu tiên đối tượng vector và giữ nguyên tỷ lệ từ file tạo mã.

Bề Mặt Cong, Nhăn Hoặc Phản Sáng

Mã có thể quét tốt khi tem còn phẳng nhưng trở nên khó đọc sau khi dán lên chai đường kính nhỏ, nắp cong hoặc túi mềm. Màng bóng, lớp phủ, ánh sáng phản xạ và nếp nhăn cũng có thể che hoặc biến dạng một phần ký hiệu. Vị trí dán vì vậy cần được đánh giá cùng thiết kế.

Cách Thiết Kế Mã Vạch Không Bị Mất Vùng Nhận Diện

Quy trình an toàn là xác định đúng loại mã và môi trường sử dụng trước khi thiết kế, tạo barcode bằng dữ liệu đã duyệt, khóa khu vực nền sạch, đặt mã cách đường bế, duy trì file vector và thực hiện in thử. Không nên đợi đến lúc chạy số lượng lớn mới kiểm tra khả năng đọc.

1. Xác định loại mã: EAN, UPC, Code 128, GS1-128, ITF-14, DataMatrix, QR Code hoặc loại khác theo hệ thống sử dụng.
2. Xác nhận dữ liệu: kiểm tra chuỗi số, ký tự, check digit, mã lô hoặc dữ liệu biến đổi trước khi tạo file.
3. Tạo barcode bằng công cụ phù hợp: không vẽ thủ công các thanh mã và không dùng ảnh tìm được trên Internet.
4. Khóa vùng nền sạch: tạo một vùng bảo vệ trong file và không cho chữ, logo, khung hoặc hình nền xâm lấn.
5. Đặt mã trong vùng an toàn: giữ khoảng cách hợp lý với đường bế, mép gấp, đường hàn bao bì và vị trí cong mạnh.
6. Giữ file vector và đúng tỷ lệ: không kéo ngang, kéo dọc hoặc phóng lớn từ ảnh raster nhỏ.
7. In thử ở tỷ lệ 100%: kiểm tra trên đúng vật liệu, lớp gia công và bao bì dự kiến.
8. Quét trên sản phẩm thật: thử ở nhiều góc, khoảng cách và điều kiện ánh sáng gần với môi trường sử dụng.

Trước khi gửi xưởng, doanh nghiệp có thể đối chiếu thêm checklist file in tem nhãn cuộn và quy cách tem nhãn cuộn để hạn chế thiếu thông tin giữa thiết kế, mua hàng và sản xuất.

Bảng Kiểm Tra File Trước Khi In Tem Có Mã Vạch

Checklist dưới đây giúp designer, QA/QC và phòng mua hàng kiểm tra cùng một bộ tiêu chí trước khi duyệt file. Các thông số định lượng phải được bổ sung theo loại mã và yêu cầu dự án thực tế.

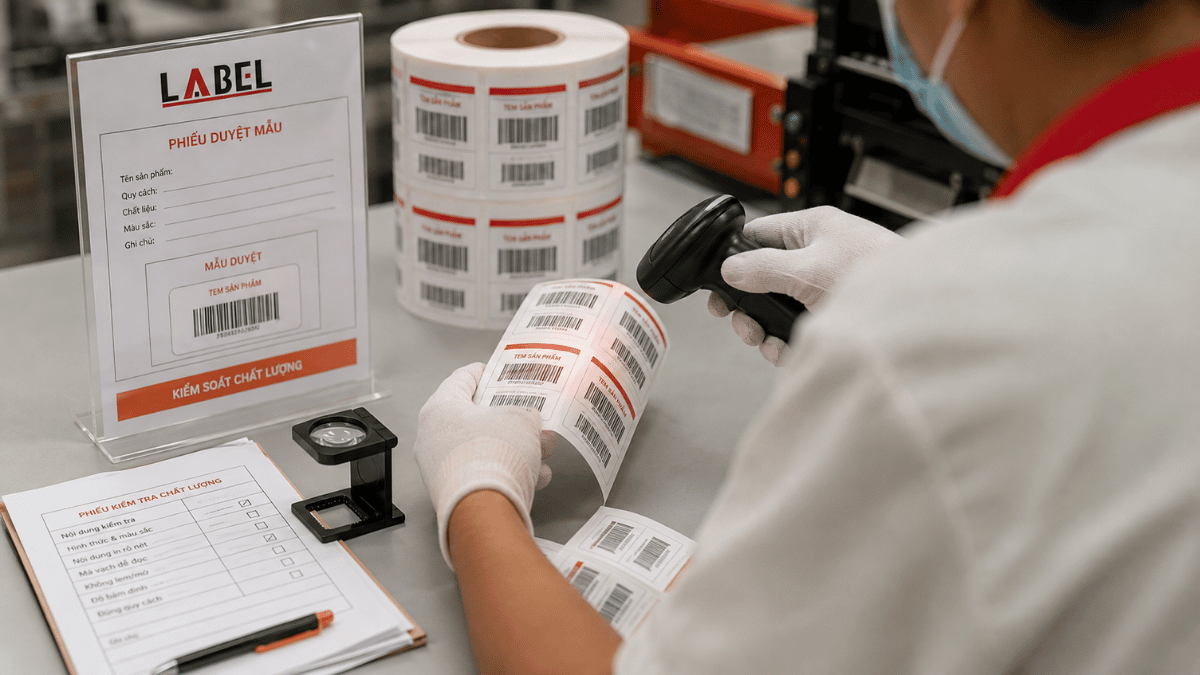

Quy Trình In Thử Và Kiểm Tra Trên Tem Thật

Kiểm tra trên màn hình không thể phản ánh đầy đủ vật liệu, mực, lớp phủ và độ cong bao bì. Mẫu in thử cần được đánh giá sau khi hoàn thiện các công đoạn có thể ảnh hưởng đến barcode, đồng thời quét ở điều kiện gần với quy trình vận hành thực tế.

1. Đối chiếu dữ liệu trên file nguồn với dữ liệu đã duyệt.
2. Kiểm tra kích thước, tỷ lệ, vị trí và khoảng nền sạch trên file chế bản.
3. In mẫu trên đúng vật liệu và áp dụng lớp gia công dự kiến.
4. Quét mẫu khi còn phẳng để loại trừ lỗi dữ liệu và lỗi in cơ bản.
5. Dán mẫu lên sản phẩm thật rồi quét tại các góc và khoảng cách sử dụng.
6. Kiểm tra nhiều vị trí trên cuộn để phát hiện lỗi không đồng đều.
7. Lưu kết quả, mẫu tem và mã phiên bản file để phục vụ lần đặt lại.

Cách Khoanh Vùng Khi Mã Vạch Không Đọc Được

Khi gặp tình trạng barcode không quét được, không nên chỉnh sửa ngẫu nhiên nhiều yếu tố cùng lúc. Hãy tách nguyên nhân theo bốn nhóm: dữ liệu, file thiết kế, chất lượng in và điều kiện sử dụng.

Doanh nghiệp có thể kết hợp quy trình trên với bộ tiêu chí kiểm soát chất lượng tem nhãn cuộn. Nếu tem được cấp cho dây chuyền tự động, cần kiểm tra thêm các thông số trong bài tem nhãn cuộn cho máy dán tự động.

Thông Tin Nên Gửi Cho Xưởng In

Để tư vấn đúng quy cách, doanh nghiệp không nên chỉ gửi hình chụp barcode. Bộ thông tin đầy đủ giúp xưởng đánh giá file, vật liệu, vị trí dán và phương án in thử trước khi sản xuất.

• File AI, PDF hoặc file vector có chứa barcode.
• Loại mã và dữ liệu đã được bộ phận phụ trách xác nhận.
• Kích thước tem và kích thước barcode dự kiến.
• Vật liệu decal, màu nền và phương án gia công bề mặt.
• Hình ảnh hoặc mẫu thật của chai, hộp, túi hay thùng carton.
• Vị trí dán, độ cong và hướng quét.
• Loại thiết bị hoặc hệ thống sẽ đọc mã.
• Số lượng tem, số phiên bản và nhu cầu dữ liệu biến đổi.
• Mẫu barcode đang sử dụng hoặc mẫu từng được duyệt.
• Yêu cầu kiểm tra hoặc tiêu chí nghiệm thu của khách hàng.

Thông Tin Đơn Vị Tư Vấn

Khi cần kiểm tra thiết kế tem mã vạch, bạn nên gửi file gốc, thông tin bề mặt dán và mẫu bao bì cho Bảo Đức. Việc tư vấn cần dựa trên loại mã, vật liệu và điều kiện vận hành cụ thể thay vì chỉ đánh giá qua ảnh chụp màn hình.

Câu Hỏi Thường Gặp

Vùng Nền Sạch Của Barcode Có Tác Dụng Gì?

Vùng trống barcode tạo ranh giới rõ giữa ký hiệu và các chi tiết in xung quanh. Nhờ đó, thiết bị đọc dễ nhận biết điểm bắt đầu, điểm kết thúc hoặc phạm vi của mã. Nếu khu vực này bị chữ, hình, khung hoặc đường bế xâm lấn, khả năng quét có thể giảm.

Nên Chừa Khoảng Trắng Bao Nhiêu Milimet?

Không có một kích thước milimet dùng cho mọi loại barcode. Yêu cầu phụ thuộc vào loại ký hiệu, kích thước thanh hoặc module, mục đích sử dụng và tiêu chuẩn áp dụng. Designer nên tạo mã theo thông số của loại barcode và yêu cầu xưởng xác nhận trước khi in.

Có Thể Dùng Nền Màu Thay Cho Nền Trắng Không?

Có thể sử dụng nền màu sáng nếu vẫn duy trì độ tương phản phù hợp với thanh mã. Tuy nhiên, gradient, nền đậm, vật liệu trong hoặc bề mặt kim loại có thể làm kết quả thay đổi. Phương án an toàn cần được in thử và quét trên đúng vật liệu sử dụng.

Vì Sao Barcode Quét Được Trên Màn Hình Nhưng Không Quét Được Sau Khi In?

Nguyên nhân có thể đến từ việc barcode bị thu nhỏ, co kéo, nhòe cạnh, giảm tương phản hoặc bị ảnh hưởng bởi vật liệu và lớp gia công. Mã cũng có thể biến dạng khi dán lên bề mặt cong. Cần so sánh file nguồn, mẫu in phẳng và mẫu đã dán để xác định lỗi.

Quét Bằng Điện Thoại Có Thay Thế Kiểm Định Barcode Không?

Điện thoại hoặc máy quét thông thường chỉ giúp kiểm tra khả năng đọc trong một số điều kiện. Kiểm định barcode là quá trình đánh giá chất lượng ký hiệu bằng phương pháp và thiết bị chuyên dụng. Nếu khách hàng yêu cầu cấp chất lượng hoặc biên bản xác minh, cần thống nhất tiêu chí và thiết bị trước.

Nên Đặt Barcode Ở Đâu Trên Chai Cong?

Nên ưu tiên vùng thân tương đối phẳng, tránh vai chai, đáy cong, đường ghép và vị trí dễ nhăn. Hướng đặt còn phụ thuộc chiều quét và độ cong của bao bì. Cách kiểm tra đáng tin cậy là in mẫu tỷ lệ thật, dán lên chai và thử quét trong điều kiện sử dụng.

Tóm lại, barcode không quét được không chỉ do sai dữ liệu. Doanh nghiệp cần kiểm soát cả khu vực nền sạch, độ tương phản, file thiết kế, đường bế, vật liệu, gia công và vị trí dán. Kiểm tra sớm trên mẫu thật giúp giảm nguy cơ phải sửa file hoặc xử lý lại tem sau khi đã sản xuất.
