Hướng Cuộn Tem Số 1–8 Là Gì? Cách Xác Định Mặt Trong, Mặt Ngoài Khi Dán Máy

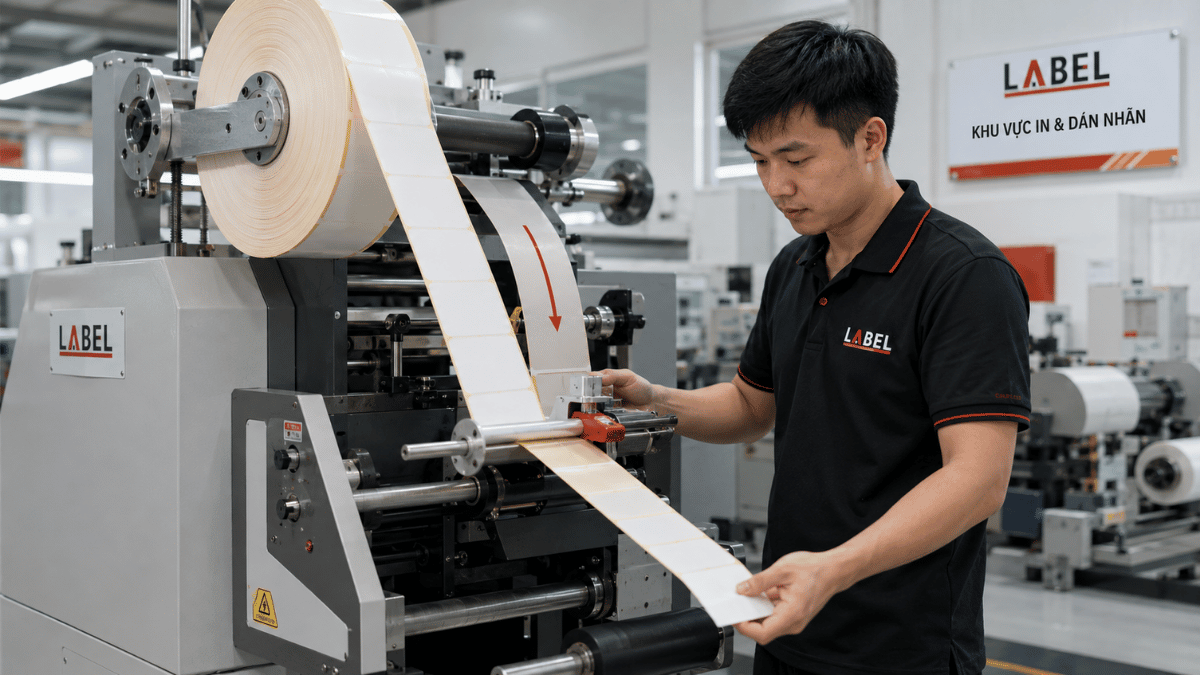

Hướng cuộn tem là cách dải tem được quấn trên lõi và đi ra khỏi cuộn khi lắp vào máy dán nhãn. Tám hướng thường gặp được tạo thành từ hai trạng thái mặt in quay vào trong hoặc ra ngoài, kết hợp với bốn cạnh của tem có thể đi ra trước. Tuy nhiên, số thứ tự 1–8 không phải lúc nào cũng được các nhà in và nhà sản xuất máy quy ước giống nhau.

Vì vậy, khi đặt in decal cuộn đúng hướng, doanh nghiệp nên xác nhận bằng sơ đồ, ảnh cuộn đang sử dụng hoặc cuộn mẫu thực tế thay vì chỉ ghi một con số. Ba dữ liệu quan trọng nhất cần làm rõ gồm: mặt in nằm trong hay ngoài cuộn, cạnh nào của tem đi ra trước và đường chạy của liner khi lắp lên máy.

Hướng Cuộn Tem Số 1–8 Là Gì?

Hướng cuộn tem số 1–8 là hệ thống ký hiệu dùng để mô tả vị trí mặt in và cạnh đầu tiên của nhãn đi ra khỏi cuộn. Mã hướng giúp nhà in, kỹ thuật viên vận hành và đơn vị chế tạo máy cùng hiểu một quy cách trước khi sản xuất.

Về bản chất, một cuộn tem có hai cách bố trí mặt in:

• Tem mặt trong mặt ngoài: mặt in quay vào phía lõi hoặc quay ra phía ngoài cuộn.
• Cạnh ra trước: cạnh trên, cạnh dưới, cạnh trái hoặc cạnh phải của thiết kế đi ra trước theo chiều kéo liner.

Khi kết hợp hai trạng thái mặt in với bốn cạnh ra trước, doanh nghiệp có tám cấu hình. Đây là cơ sở của cụm tìm kiếm hướng cuộn decal 1 8 hoặc thuật ngữ tiếng Anh winding direction label.

Tám Cấu Hình Hướng Cuộn Được Hình Thành Như Thế Nào?

Tám cấu hình được hình thành từ hai nhóm mặt in và bốn cạnh ra trước. Việc hiểu theo cấu hình thực tế an toàn hơn so với ghi nhớ số thứ tự, đặc biệt khi doanh nghiệp làm việc với nhiều nhà in hoặc nhiều dòng máy khác nhau.

Mặt In Quay Ra Ngoài

Ở cấu hình này, bề mặt có nội dung in có thể nhìn thấy khi quan sát phía ngoài cuộn. Khi kéo dải liner ra, tem được bóc theo một trong bốn cạnh tùy cách xoay thiết kế và đường đi của cuộn trên máy.

Mặt In Quay Vào Trong

Với cấu hình mặt in quay vào trong, nội dung tem hướng về phía lõi. Khi nhìn bên ngoài cuộn, người vận hành chủ yếu thấy liner hoặc mặt sau của vật liệu. Cách cuộn này có thể phù hợp với một số cụm cấp tem, nhưng phải đối chiếu trực tiếp với máy.

Bốn Cạnh Có Thể Đi Ra Trước

Cạnh ra trước là cạnh đầu tiên của hình tem tiến đến vị trí bóc nhãn. Với một thiết kế có chiều đọc cố định, bốn khả năng gồm cạnh trên, cạnh dưới, cạnh trái và cạnh phải. Chọn sai cạnh có thể khiến nội dung tem bị xoay khi dán lên sản phẩm.

Vì Sao Không Nên Chỉ Ghi “Hướng Cuộn Số 1, 2, 3…”?

Không nên chỉ gửi số hướng cuộn vì cách đánh số có thể thay đổi theo bảng minh họa của từng nhà in, thương hiệu máy hoặc quy trình nội bộ. Cùng một số thứ tự nhưng hai bảng khác nhau có thể mô tả hai cấu hình không giống nhau.

Các rủi ro thường gặp khi chỉ ghi số mà không gửi sơ đồ gồm:

• Nhà in hiểu đúng mặt trong nhưng sai cạnh ra trước.
• Mặt in bị đảo vào trong hoặc ra ngoài so với cụm cấp tem.
• Nội dung tem bị xoay 90 hoặc 180 độ khi dán lên sản phẩm.
• Cuộn vẫn lắp được nhưng dải liner đi qua cụm bóc không đúng đường.
• Phải đảo chiều cuộn hoặc điều chỉnh lại máy trong quá trình chạy.

Cách an toàn là dùng hình có mũi tên thể hiện chiều kéo liner, đánh dấu vị trí đầu–cuối tem và ghi rõ mặt in nằm trong hay ngoài. Các thông số này nên được xác nhận cùng quy cách tem nhãn cuộn trước khi duyệt sản xuất.

Cách Xác Định Hướng Cuộn Tem Cho Máy Dán Nhãn

Để xác định đúng hướng cuộn tem, cần quan sát máy theo đường đi thực tế của cuộn, liner và đầu bóc nhãn. Không nên suy luận chỉ từ vị trí đặt cuộn vì một số máy có thêm con lăn đổi hướng.

Bước 1 – Kiểm Tra Cách Lắp Cuộn Trên Máy

Chụp toàn cảnh vị trí trục cấp cuộn, cụm con lăn và đầu bóc tem. Ảnh nên thể hiện rõ cuộn được lắp theo phương ngang hay dọc, trục cấp nằm phía nào và dải liner rời khỏi cuộn ở phía trên hay phía dưới.

Ngoài chiều ra tem, cần đối chiếu kích thước lõi cuộn decal và đường kính ngoài cuộn tem để bảo đảm cuộn có thể lắp vào máy.

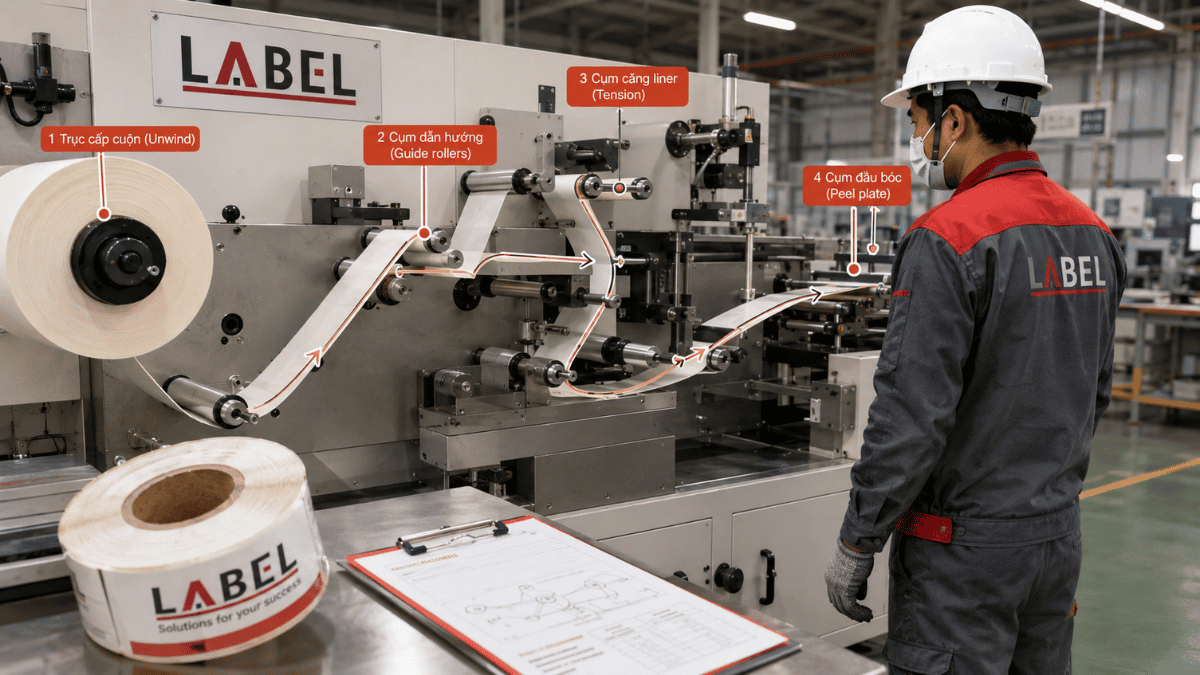

Bước 2 – Theo Dõi Đường Đi Của Liner

Dùng một đoạn liner hoặc cuộn đang chạy để đánh dấu đường đi qua từng con lăn. Mũi tên cần chỉ từ trục cấp cuộn đến đầu bóc nhãn. Đây là dữ liệu quan trọng để nhà in hiểu “chiều ra” theo máy, thay vì hiểu theo góc nhìn của người cầm cuộn.

Bước 3 – Xác Định Mặt In Trong Hay Ngoài

Quan sát cuộn cũ khi còn nguyên trên trục. Nếu nhìn thấy nội dung tem ở bề mặt ngoài, mặt in đang quay ra ngoài. Nếu nội dung hướng về lõi và chỉ lộ ra khi dải tem được kéo khỏi cuộn, mặt in đang quay vào trong.

Bước 4 – Xác Định Cạnh Tem Ra Trước

Đặt thiết kế ở chiều đọc đúng rồi xác định cạnh nào tiến đến đầu bóc trước. Với nhãn chữ nhật, nên đánh dấu rõ “đầu tem”, “chân tem”, “cạnh trái” và “cạnh phải”. Với nhãn tròn hoặc thiết kế đối xứng, vẫn cần đánh dấu một chi tiết định hướng để tránh nhầm.

Bước 5 – Gửi Ảnh Hoặc Cuộn Mẫu Để Xác Nhận

Nên gửi ít nhất một ảnh toàn cảnh máy, một ảnh cận đường chạy liner và một ảnh cuộn tem cũ. Khi yêu cầu có độ phức tạp cao, gửi cuộn mẫu vật lý giúp nhà in kiểm tra đồng thời chiều cuộn, lõi, đường kính ngoài, gap và chiều rộng liner.

Checklist Thông Tin Cần Gửi Cho Nhà In

Một phiếu quy cách đầy đủ giúp giảm nguy cơ hiểu sai giữa phòng mua hàng, kỹ thuật máy và nhà in. Ngoài hướng cuộn tem, nên gửi đồng thời các thông số ảnh hưởng đến khả năng lắp và bóc tem.

Doanh nghiệp có thể tham khảo thêm bài khoảng cách gap giữa hai tem và bài thông số tem nhãn cuộn cho máy dán tự động để hoàn thiện phiếu yêu cầu.

Các Lỗi Thường Gặp Khi Chọn Sai Hướng Cuộn

Chọn sai hướng không nhất thiết làm cuộn tem hư hỏng, nhưng có thể khiến cuộn không tương thích với đường chạy của máy hoặc làm sai chiều nội dung sau khi dán. Mức độ ảnh hưởng phụ thuộc cấu tạo máy, hình dạng nhãn và khả năng điều chỉnh của cụm cấp tem.

Mặt In Bị Đảo Trong Và Ngoài

Khi mặt in bị đảo, bề mặt nhãn có thể không hướng đúng về phía đầu bóc. Người vận hành phải thay đổi đường chạy liner hoặc không thể sử dụng cuộn nếu máy không có phương án đổi hướng.

Cạnh Tem Ra Trước Không Đúng

Sai cạnh ra trước thường làm tem bị xoay so với vị trí dự kiến trên chai, lọ, hộp hoặc túi. Vấn đề đặc biệt rõ với tem có logo, hướng đọc, mã vạch hoặc thông tin pháp lý được bố trí theo một chiều cố định.

Nhầm Hướng Cuộn Với Chiều Quay Của Trục

Chiều quay của trục là chuyển động cơ học trong quá trình máy kéo liner, còn hướng cuộn mô tả vị trí tem trên dải vật liệu. Hai thông tin có liên quan nhưng không thể thay thế cho nhau.

Chỉ Kiểm Tra Hướng Mà Bỏ Qua Lõi, Gap Và Đường Kính

Một cuộn đúng chiều vẫn có thể không chạy được nếu lõi không vừa trục, đường kính ngoài vượt không gian chứa cuộn hoặc khoảng cách gap không phù hợp với hệ thống cảm biến. Do đó, hướng cuộn phải được duyệt cùng toàn bộ thông số kỹ thuật.

Mẫu Xác Nhận Hướng Cuộn Trước Khi Sản Xuất

Phòng mua hàng hoặc kỹ thuật có thể sao chép biểu mẫu dưới đây và gửi cùng file thiết kế. Những trường chưa có dữ liệu nên được đánh dấu để nhà in hỗ trợ kiểm tra.

Khi Nào Cần Gửi Cuộn Tem Mẫu?

Cuộn mẫu đặc biệt hữu ích khi không có tài liệu máy, máy đã được cải tạo hoặc hệ thống cấp tem có đường chạy nhiều con lăn. Mẫu vật lý giúp đối chiếu các yếu tố khó thể hiện đầy đủ bằng văn bản.

• Không xác định được model hoặc tài liệu kỹ thuật của máy.
• Máy sử dụng cụm cấp tem được chế tạo riêng.
• Cuộn tem hiện tại chạy ổn định và cần đặt lại đúng quy cách.
• Tem có hình dáng bất đối xứng hoặc nội dung chỉ đọc theo một chiều.
• Máy dùng cảm biến, dao bóc hoặc cơ cấu thu liner có yêu cầu riêng.
• Đơn hàng cần đồng bộ với nhiều máy tại các dây chuyền khác nhau.

Tư Vấn In Decal Cuộn Đúng Hướng Tại Bảo Đức

Khi đặt dịch vụ in decal cuộn, doanh nghiệp nên gửi kích thước tem, vật liệu dự kiến, số lượng, file thiết kế, lõi, đường kính cuộn, gap, ảnh máy và cuộn mẫu đang sử dụng. Dữ liệu đầy đủ giúp hai bên xác nhận quy cách trước khi sản xuất.

Bảo Đức tiếp nhận yêu cầu in tem nhãn cuộn cho nhu cầu dán tay và dán máy. Các giới hạn kỹ thuật, dung sai, thời gian sản xuất và khả năng tương thích với từng model máy cần được xác nhận theo yêu cầu cụ thể, mẫu duyệt và điều kiện đơn hàng.

Câu Hỏi Thường Gặp Về Hướng Cuộn Tem

Hướng Cuộn Số 1–8 Có Giống Nhau Ở Mọi Nhà In Không?

Không nhất thiết. Số thứ tự có thể được thể hiện khác nhau giữa bảng quy ước của nhà in, nhà sản xuất máy hoặc doanh nghiệp. Khi đặt hàng, nên gửi sơ đồ có mũi tên, ghi rõ mặt in và cạnh tem ra trước.

Làm Sao Biết Tem Được Cuộn Mặt Trong Hay Mặt Ngoài?

Nếu nhìn thấy nội dung tem ở bề mặt ngoài khi cuộn còn nguyên, mặt in đang quay ra ngoài. Nếu nội dung hướng về lõi và chỉ lộ ra khi kéo dải tem, mặt in đang quay vào trong.

Tem Dán Bằng Tay Có Cần Xác Định Hướng Cuộn Không?

Tem dán tay thường linh hoạt hơn, nhưng vẫn nên xác định chiều ra tem nếu cuộn được đặt trên giá cấp nhãn, cần thao tác liên tục hoặc có yêu cầu đóng gói theo một chiều. Hướng phù hợp giúp người thao tác bóc tem thuận tiện hơn.

Chọn Sai Hướng Cuộn Có Chạy Máy Được Không?

Khả năng chạy được phụ thuộc cấu tạo máy và mức độ điều chỉnh của hệ thống cấp tem. Một số máy có thể thay đổi đường chạy, nhưng một số trường hợp cuộn sẽ không phù hợp hoặc làm nội dung tem bị xoay khi dán.

Cần Gửi Thông Tin Gì Để Xác Nhận Hướng Cuộn?

Nên gửi ảnh toàn cảnh máy, ảnh đường chạy liner, ảnh cuộn cũ, model máy, mặt in trong hoặc ngoài, cạnh tem ra trước, kích thước lõi, đường kính ngoài, kích thước tem, gap và chiều rộng liner.

Có Nên Gửi Cuộn Tem Cũ Cho Nhà In Không?

Nên gửi cuộn cũ khi cuộn đang chạy ổn định hoặc khi không có tài liệu kỹ thuật của máy. Cuộn mẫu giúp đối chiếu cùng lúc hướng cuộn, lõi, đường kính, chiều rộng liner, gap và cách bố trí tem.
